建筑切槽刀片内部结构详细解析

切槽刀片，在建筑工程里随处可见。水电布管、空调安装、外墙开缝……很多工人每天都在用，但真正了解它内部结构的人并不多。

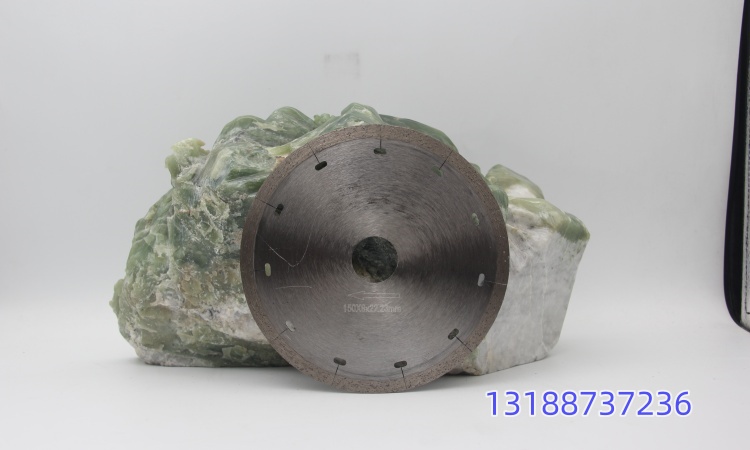

一片普普通通的建筑切槽刀片，看起来不过是一片薄薄的圆盘，切开来却藏着相当复杂的工艺逻辑。这篇文章就带你从内到外，把这块刀片彻底拆开来看。

一、基体：切槽刀片的”骨架”

所有切槽刀片的核心，是一块由优质钢材制成的圆形基体。基体的作用不是切割，而是承载——它要在高速旋转中承受巨大的离心力和切割摩擦，同时保持刚度不变形。

基体钢材通常采用65Mn弹簧钢或合金工具钢，厚度一般在1.6mm到3.2mm之间。用于墙体切槽的刀片基体相对较薄，这样切缝窄、材料损耗小。基体中间有一个标准孔径（常见22.23mm），与角磨机或台锯主轴配合。

很多人觉得基体没什么讲究，实际上，基体的平整度、硬度分布、张力处理，直接影响刀片在高速运转时是否会出现偏摆、振动或应力集中断裂等问题。高质量的切槽刀片，基体都经过专业的应力消除工艺处理。

二、胎体：真正完成切割的关键层

胎体是切槽刀片最核心的功能区域，也就是基体外圈那一圈金刚石节块（又叫刀头）。

胎体由金属粉末（铁粉、铜粉、钴粉、镍粉等）与金刚石颗粒混合烧结而成。金属粉末在烧结后形成”基质”，将金刚石晶粒包裹固定其中，让金刚石有足够的把持力不脱落，同时又能在磨损过程中逐渐露出新的金刚石颗粒，实现持续切割。

胎体硬度与自锐效应

这里有一个非常关键的原理：胎体的硬度必须与被切材料的硬度相匹配。

切割硬质材料（如花岗岩、混凝土），胎体需要软一些——硬材料本身能加速磨损胎体，不断暴露新的金刚石。如果胎体太硬，金刚石磨完了却无法脱落，刀片就会变”钝”。

切割软质材料（如砂岩、青砖、瓷砖），胎体反而要硬一些——软材料对胎体的磨损力弱，硬胎体能让金刚石保持较长时间的有效切割。

这套”软硬反向搭配”的逻辑，是金刚石切割刀片设计的核心原则之一。想了解更多切割原理，可以参考：金刚石锯片及混凝土切割工作原理。

三、节块形状：分段式与连续式

切槽刀片的刀头形状，常见的有两种：

分段式（锯齿型）：刀头之间有间隔（排屑槽），切割时粉尘和碎屑可以从间隔中排出，散热性好，适合干切，也是建筑墙体切槽最常用的形式。

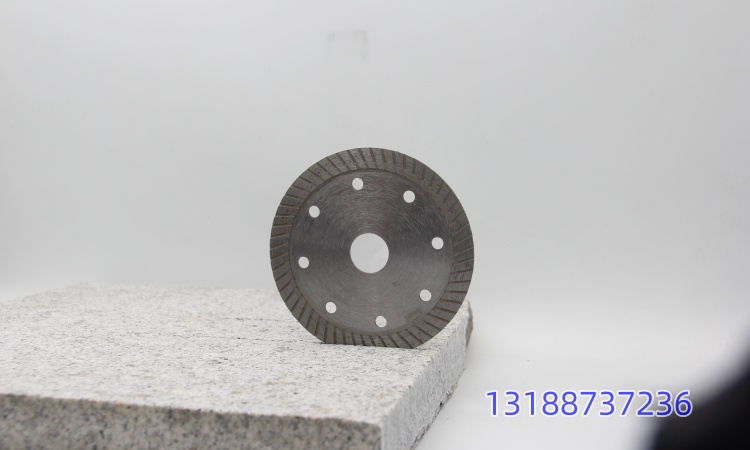

连续式（涡轮型）：刀头边缘连续，没有明显缺口，切面更光滑整洁，适合要求切割边缘平整的场合，常见于瓷砖湿切作业。

用于建筑切槽的刀片，一般会选分段式，排屑快，刀片散热效果更好，干切过程中不容易因过热而导致结合剂烧结失效。

四、连接方式：焊接工艺决定安全性

刀头与基体的连接方式，直接关系到使用安全。市面上主要有两种方式：

激光焊接：高温激光将刀头与基体融合为一体，结合强度高，适合高速切割场景，是目前主流的工艺。建筑切槽刀片普遍采用激光焊接。

烧结整体成型（热压烧结）：刀头与基体一次烧结成型，结构一体化，成本相对低，适合轻型切割工具。

一般情况下，用于角磨机高速旋转的切槽刀片，建议选激光焊接工艺，安全系数更高。如果你在作业中观察到刀头有轻微翘曲或焊缝发黑，应立即停止使用，这是焊接失效的早期迹象。

五、规格参数：如何对应实际需求

选一片切槽刀片，以下几个参数必须看清楚：

• 外径：常见有4英寸（105mm）、5英寸（125mm）、7英寸（180mm）、9英寸（230mm）。墙体切槽一般用4~5英寸，搭配角磨机使用。
• 厚度：即切割缝宽，常见2.0mm~3.5mm。切缝窄节省材料，切缝宽排屑顺畅。
• 节块高度：7mm、10mm、12mm不等，节块越高，刀片寿命越长。
• 最高转速（RPM）：刀片上会标注最大安全转速，必须与使用工具的转速匹配，超速使用是安全事故的主要原因之一。

关于切割过程中的安全操作注意事项，也可以参考：金刚石锯片切割玻璃六大常见错误。

六、总结：内部结构决定外部表现

一片合格的建筑切槽刀片，从基体材质到胎体配方，从节块形状到焊接工艺，每个环节都有其内在的设计逻辑。

了解这些结构细节，有助于你在采购时识别产品质量，在使用中正确操作，在出现问题时判断原因。而不只是拿来就切，坏了再换。

建筑工程对切槽刀片的需求量大、损耗快，选对刀片不仅能提升效率，更直接影响施工安全。从内部结构开始了解，才是真正懂行的第一步。
